Производитель камер для сушки пиломатериалов
Сушильные камеры Интокорд — промышленные решения для контролируемой сушки пиломатериалов любых пород до конечной влажности 6–8 % без трещин и пережога.
Продуманный конструктив в сочетании с автоматикой HELIOS, LG38, LITouch/dTOUCH обеспечивают равномерный температурно-влажностный режим по объёму камеры и экономию энергии.

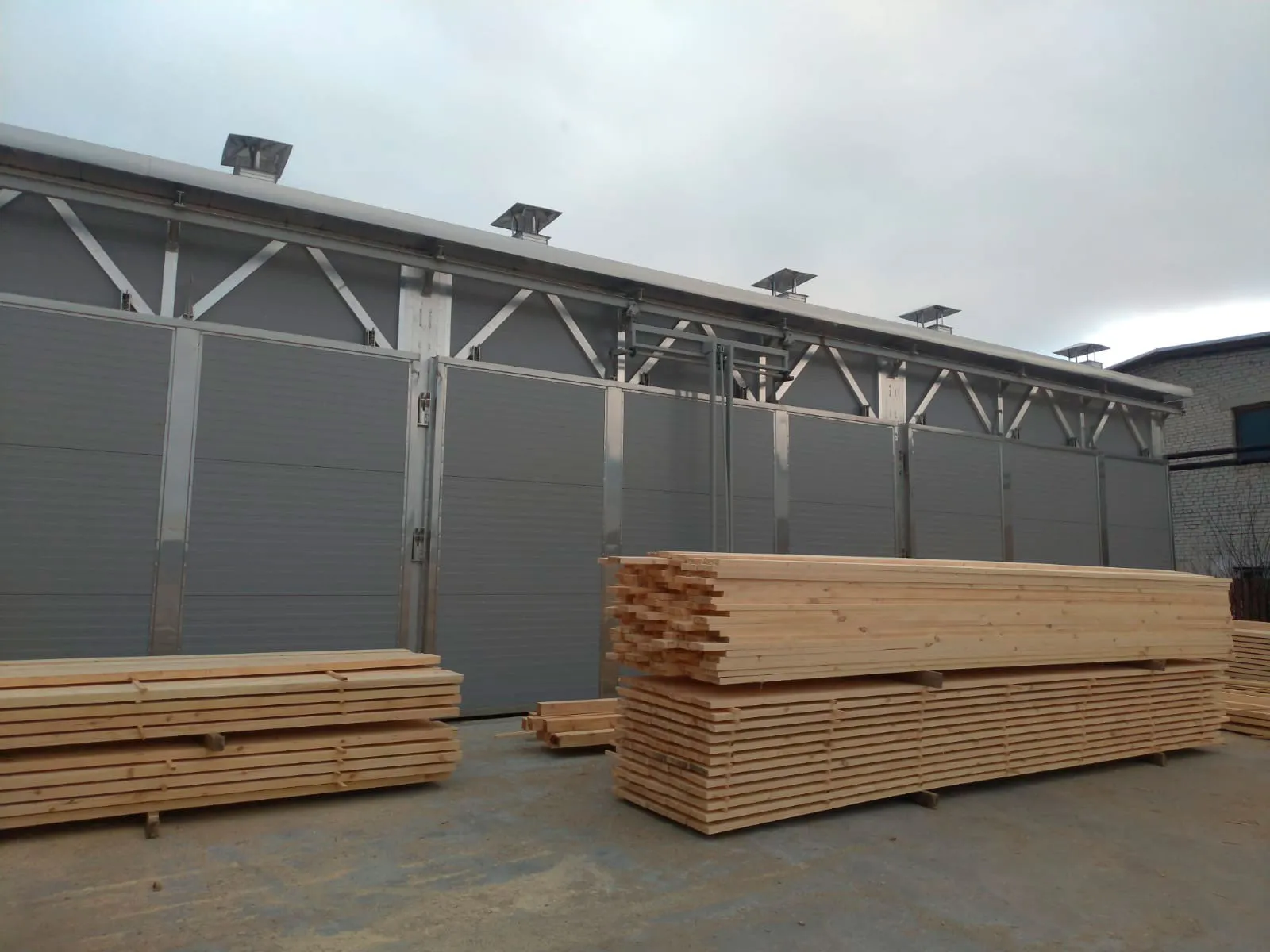

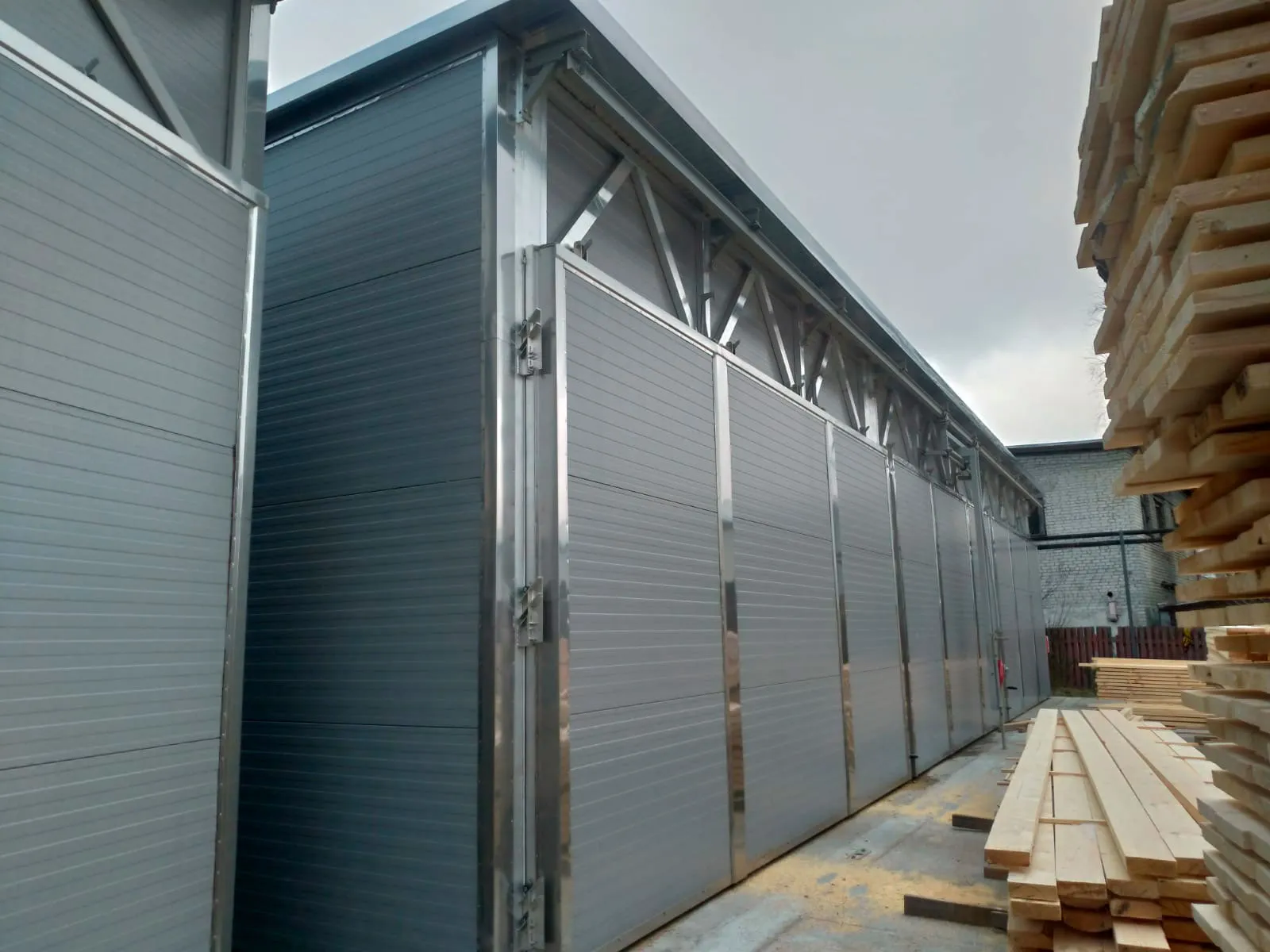

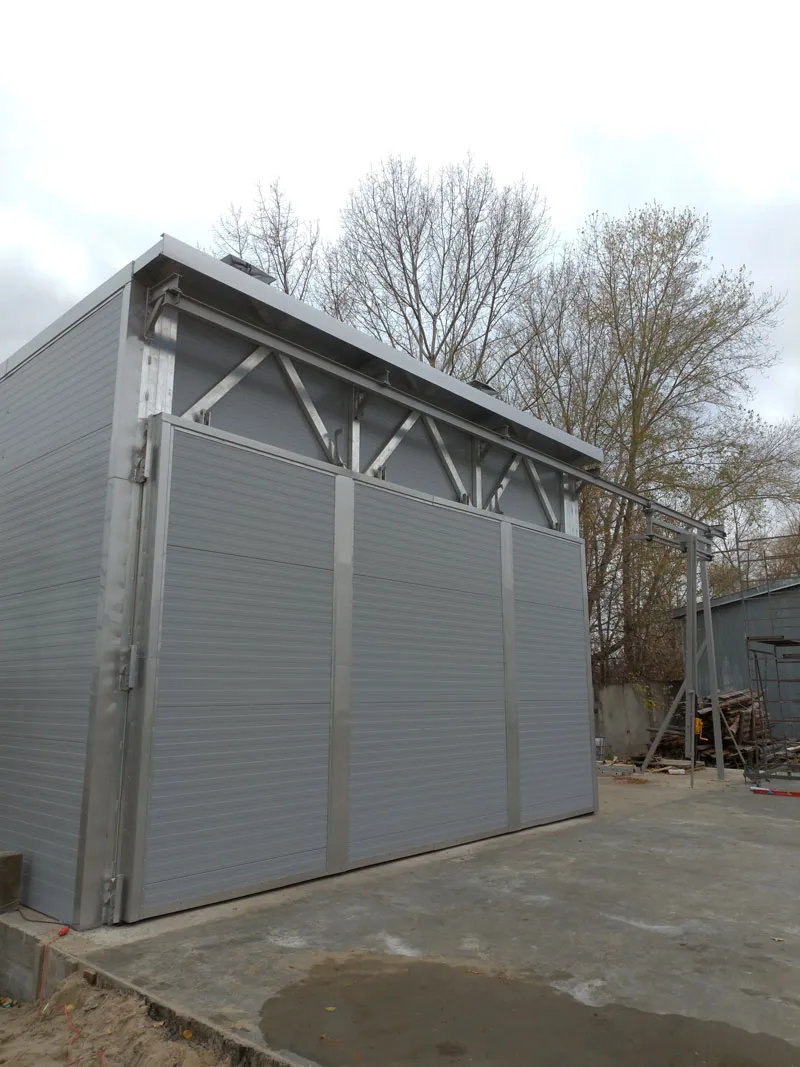

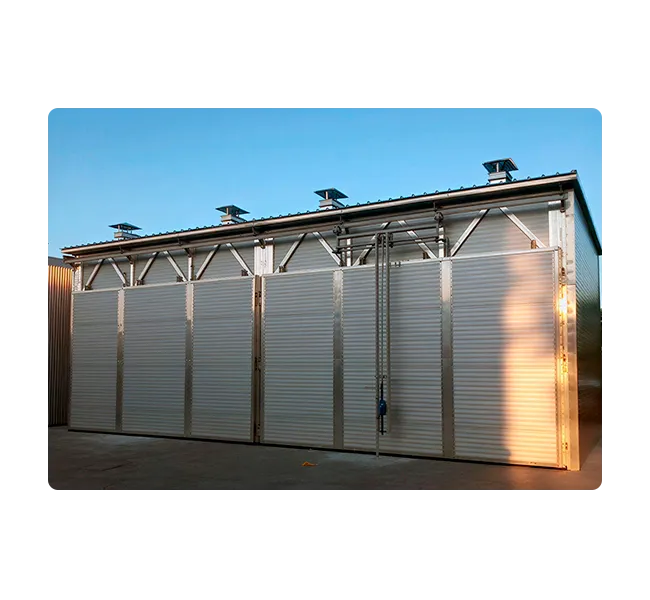

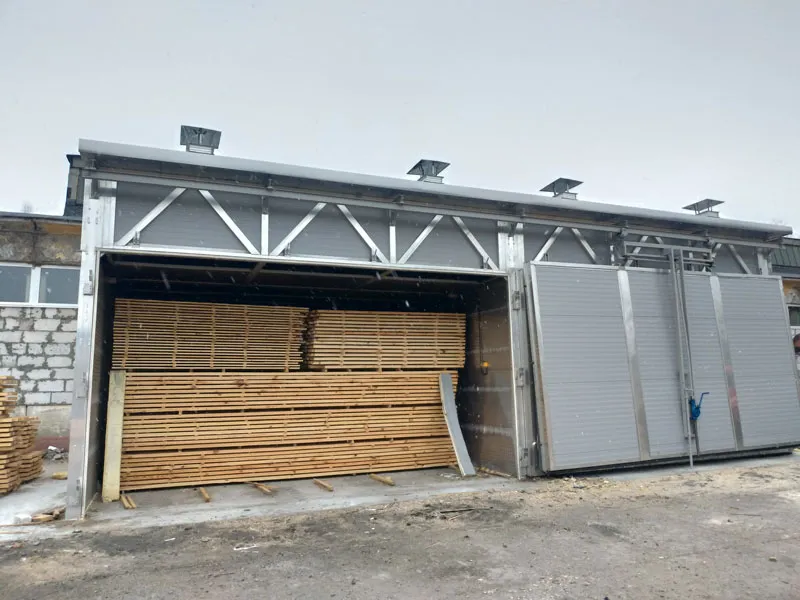

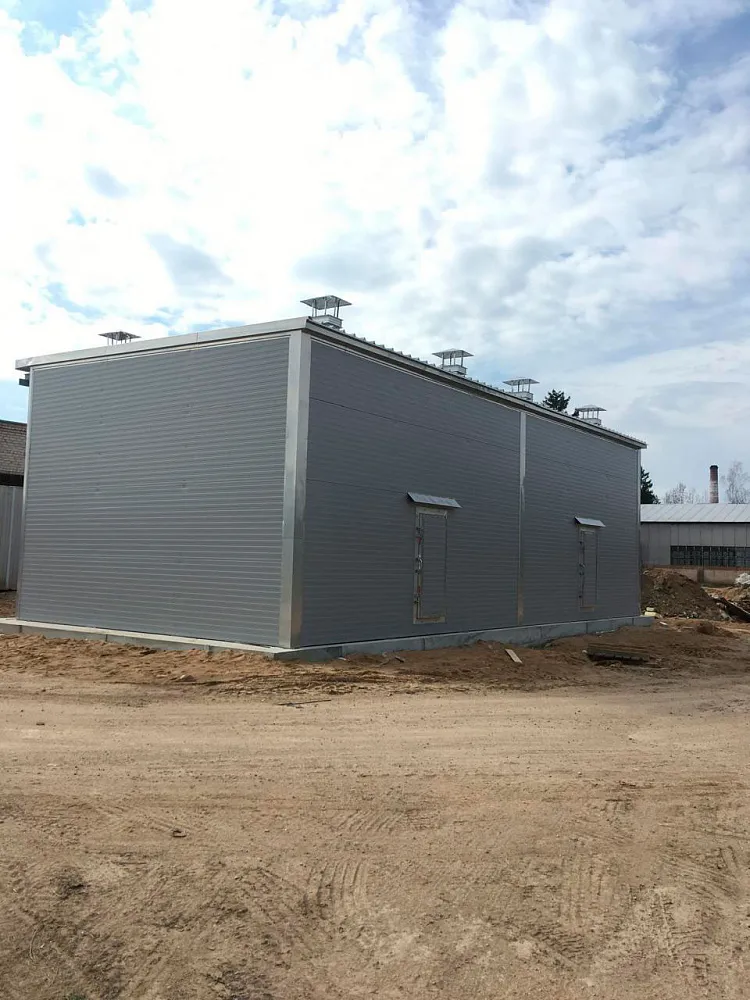

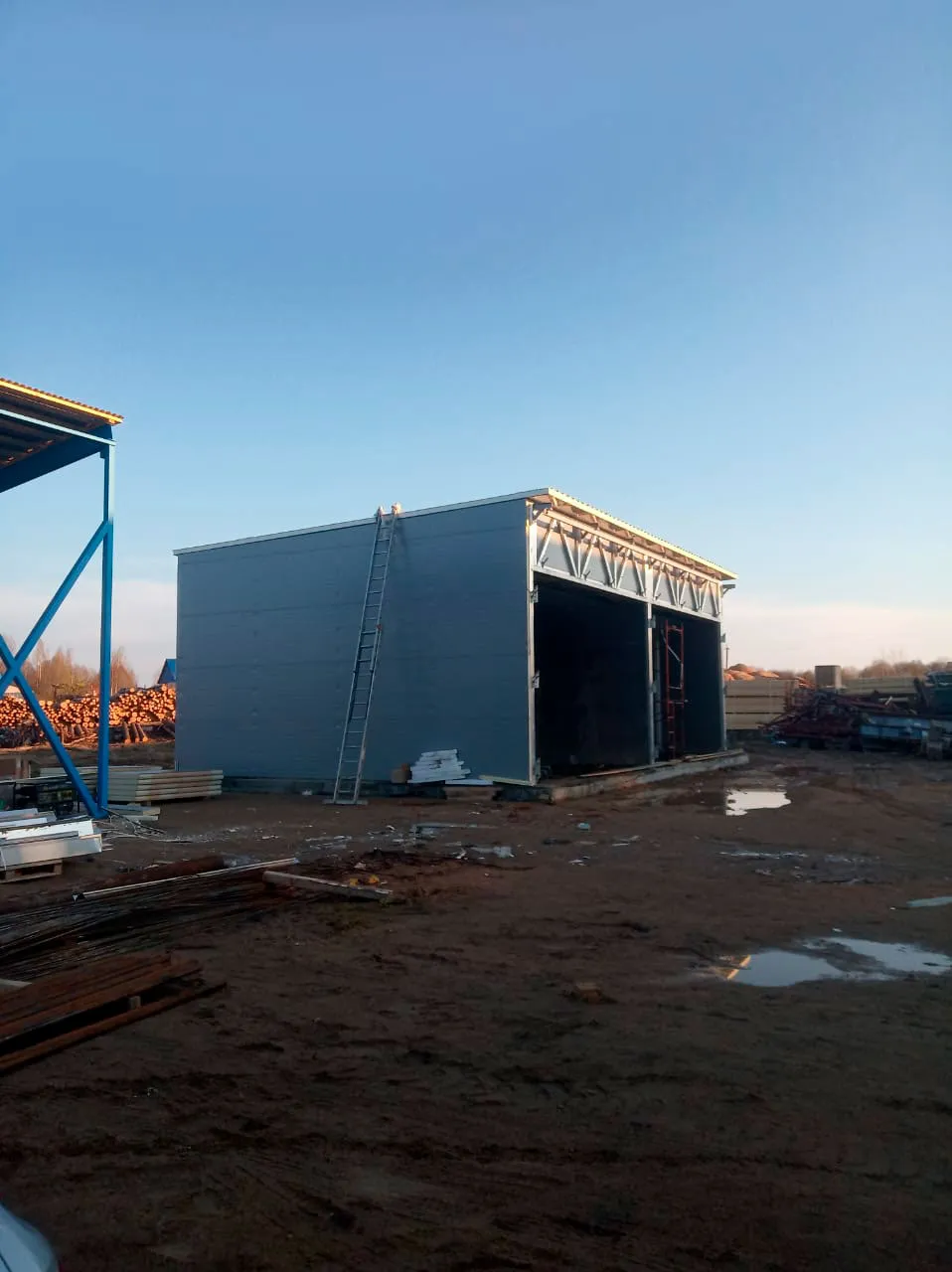

Камеры для сушки древесины СКвп-35/50/65/80 — конвективные камеры с фронтальной загрузкой вилочным автопогрузчиком.

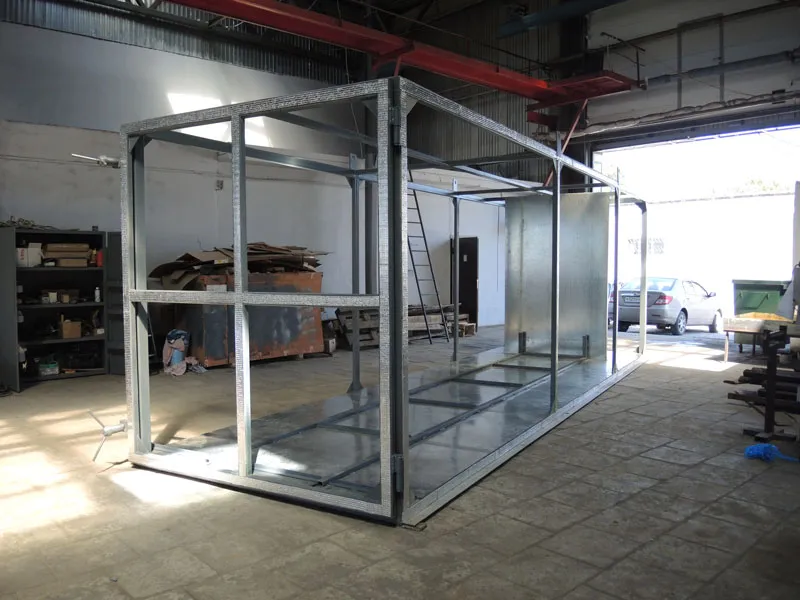

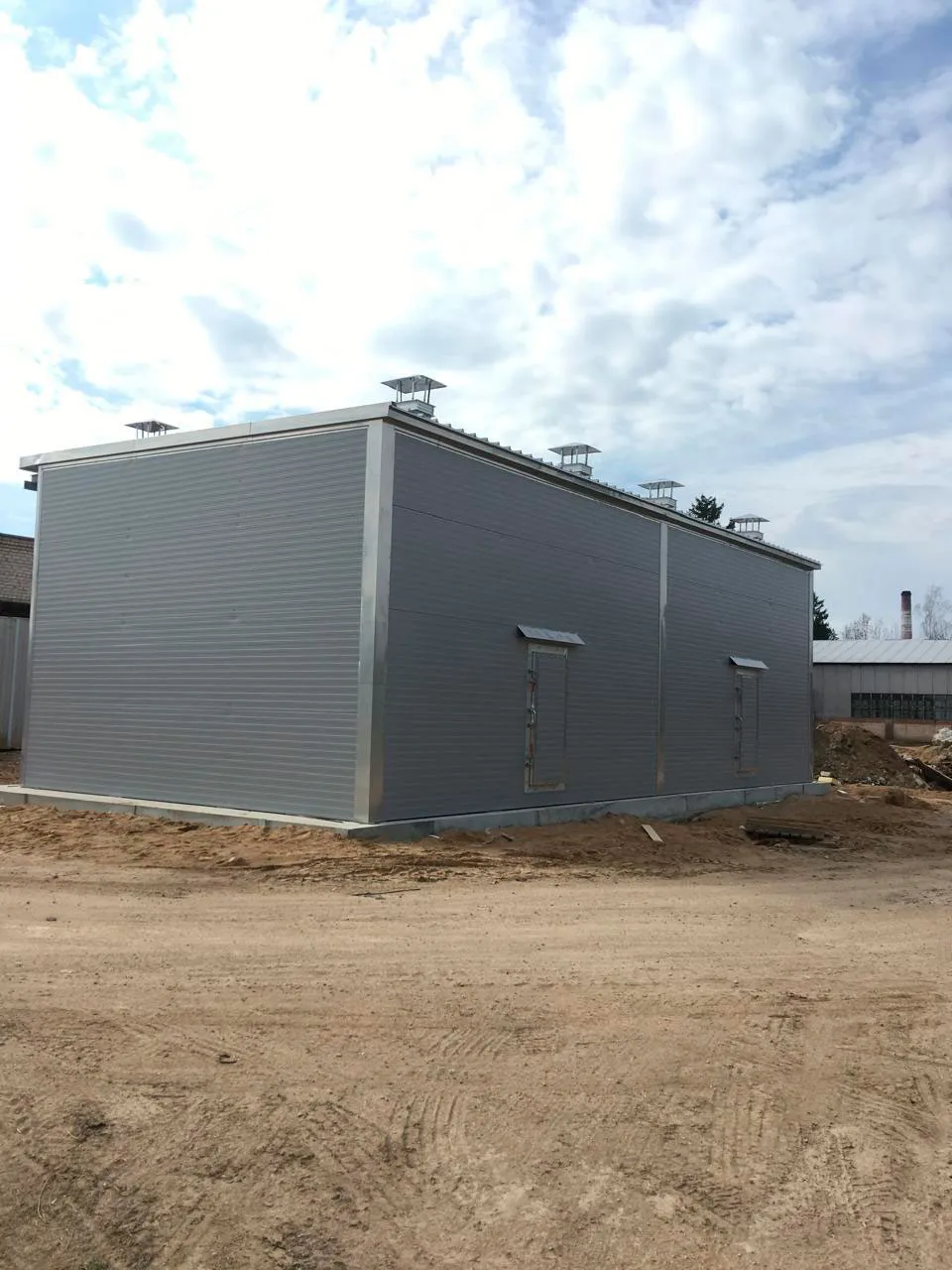

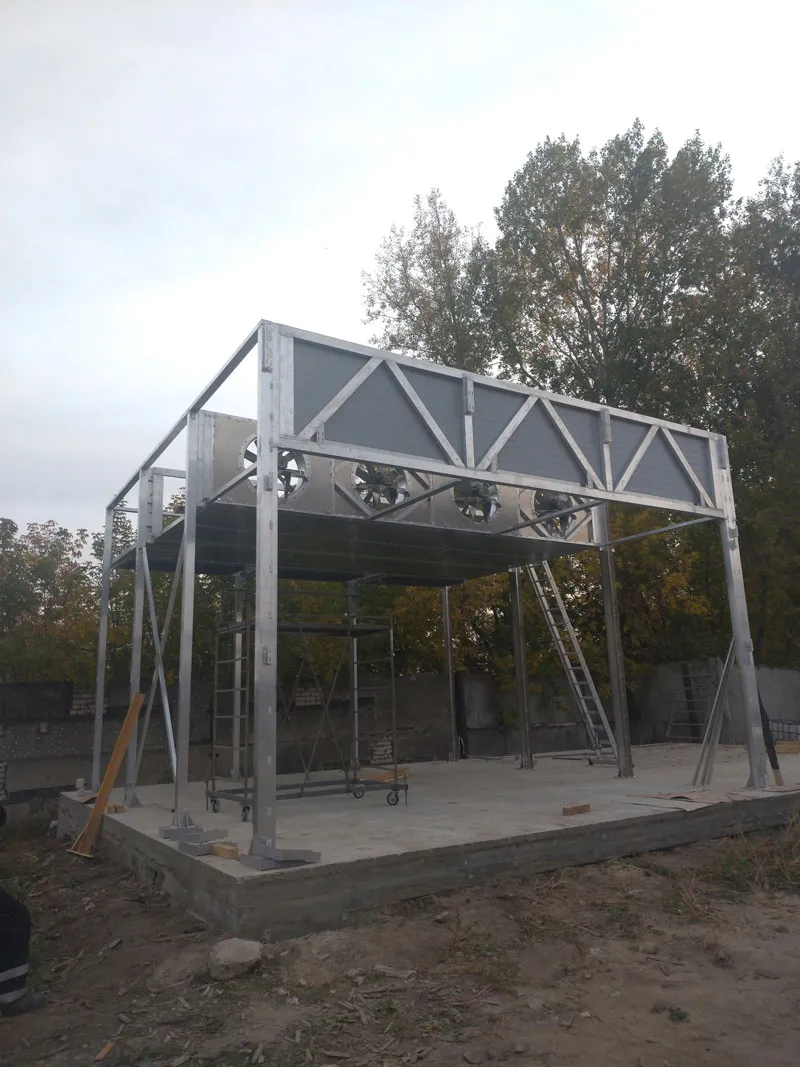

Каркас из алюминиевых профилей и сэндвич-панелей (PIR или базальтовая вата, 100–120 мм) сохраняет тепло; утеплённые ворота и фальшпотолок улучшают циркуляцию воздуха.

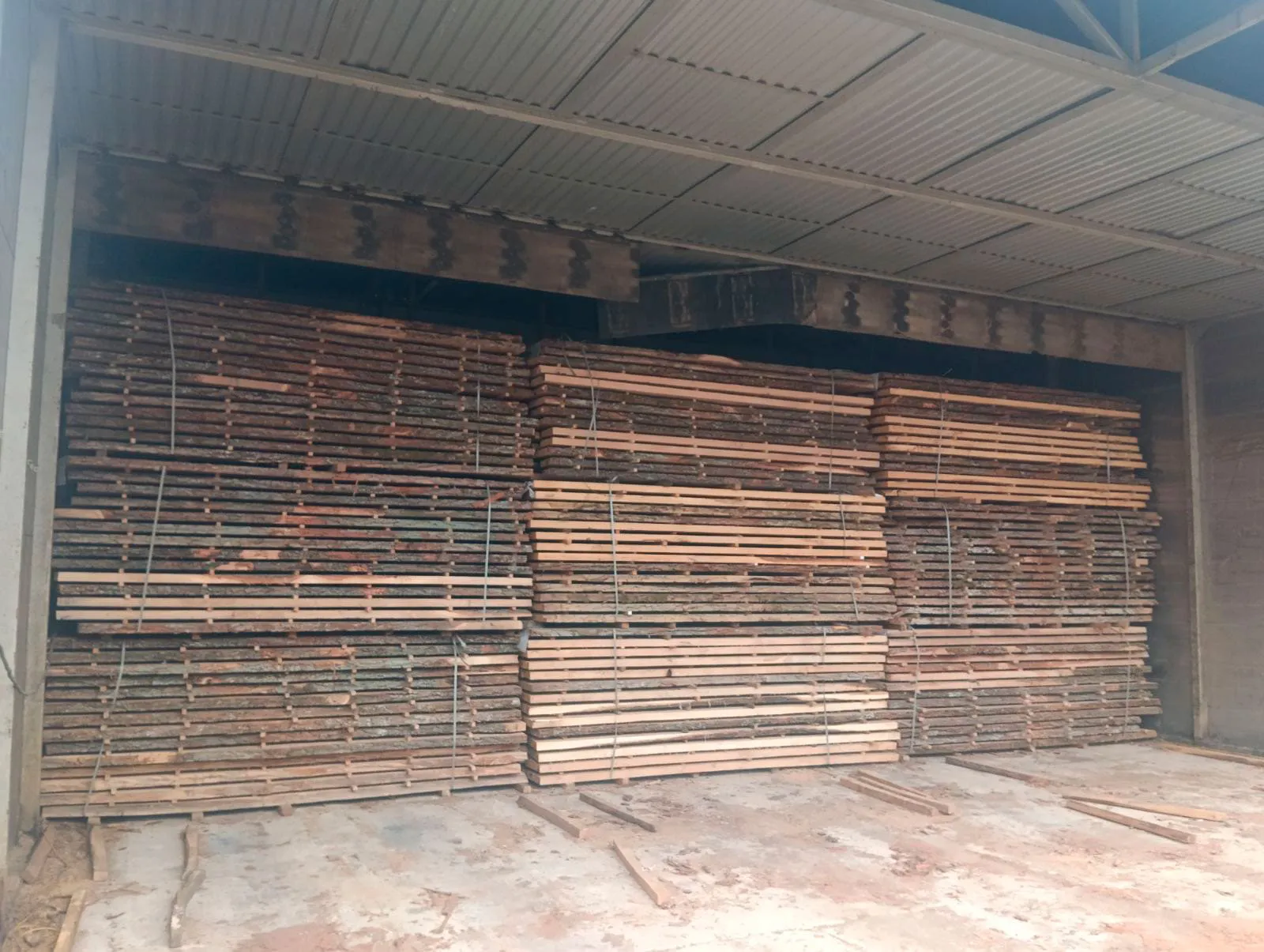

Объём загрузки — до 80 м³ (9–18 пакетов).
| Характеристика | СКвп-35 | СКвп-50 | СКвп-65 | СКвп-80 |
|---|---|---|---|---|
| Наружные размеры каркаса (Д×Ш×В) | 5400 × 7200 × 4850 мм | 7000 × 7200 × 5000 мм | 7500 × 7200 × 5500 мм | 9100 × 7200 × 5500 мм |
| Размеры дверного проёма | 6600 × 3600 мм | 6600 × 3600 мм | 6600 × 4000 мм | 6600 × 4000 мм |
| Полезный объём загрузки (длина 6000 мм; доска 150 мм; прокладка 25 мм). Толщина доски: 50 / 40 / 30 мм |
41 м³ (50 мм), 39 м³ (40 мм), 36 м³ (30 мм) | 56 м³ (50 мм), 54 м³ (40 мм), 63 м³ (30 мм) | 69 м³ (50 мм), 63 м³ (40 мм), 56 м³ (30 мм) | 85 м³ (50 мм), 77 м³ (40 мм), 68 м³ (30 мм) |
| Кол-во пакетов загружаемого штабеля | 9 шт. | 12 шт. | 12 шт. | 18 шт. |
| Размер одного пакета (Ш×В) | 1100 × 1050 мм | 1100 × 1100 мм | 1200 × 1200 мм | 1200 × 1200 мм |
| Реверсивные вентиляторы / мощность ДВ | 3 шт. × 3 кВт | 4 шт. × 3 кВт | 4 шт. × 4 кВт | 5 шт. × 4 кВт |
| Воздушный поток | 78 000 м³/ч | 104 000 м³/ч | 120 000 м³/ч | 175 000 м³/ч |

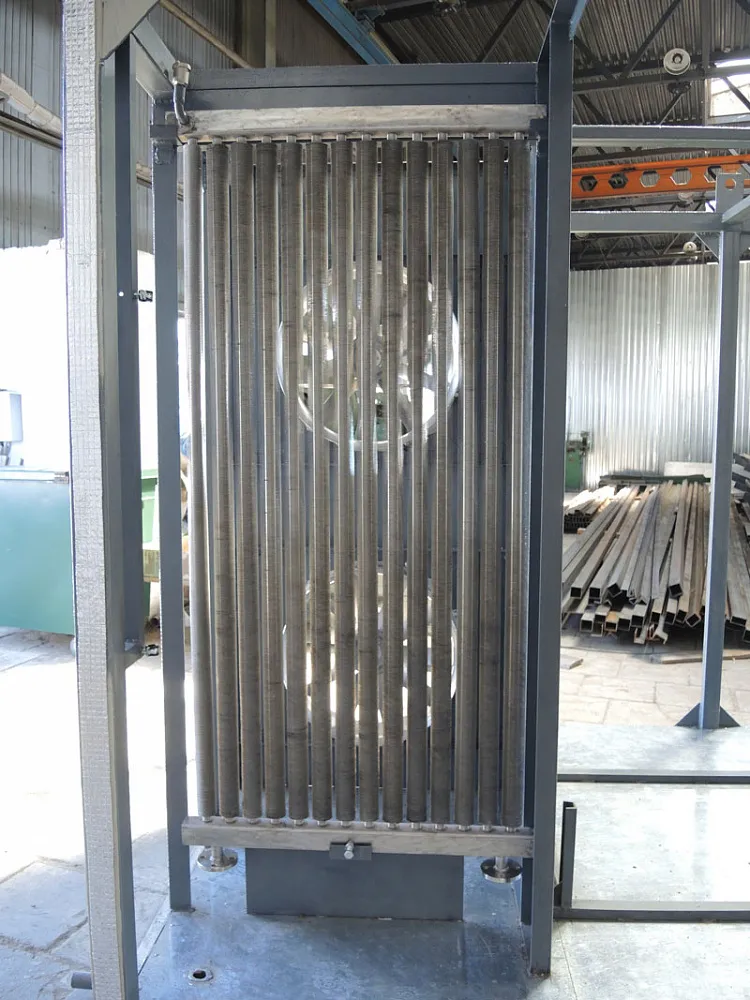

| Калориферы / мощность при 90 °C | 3 шт. × 96 кВт | 3 шт. × 96 кВт | 3 шт. × 112 кВт | 3 шт. × 128 кВт |
| Площадь теплообмена калориферов | 180 м² | 216 м² | 252 м² | 288 м² |
| Проходные сечения воздушных клапанов | 4 шт. × 400 × 300 мм | 4 шт. × 400 × 300 мм | 4 шт. × 500 × 300 мм | 4 шт. × 500 × 300 мм |
| Условный проход 3-ходового клапана | Dу 40 мм | Dу 40 мм | Dу 50 мм | Dу 50 мм |
| Утеплитель (минераловатный, базальт) | 100 мм (стены), 120 мм (кровля) | 100 мм (стены), 120 мм (кровля) | 100 мм (стены), 120 мм (кровля) | 100 мм (стены), 120 мм (кровля) |
| Управление процессом сушки | САУ-30 / LITouch | САУ-30 / LITouch | САУ-40 / dTOUCH | САУ-40 / dTOUCH |
| Загрузка сушильной камеры | Фронтальная, вилочный погрузчик | Фронтальная, вилочный погрузчик | Фронтальная, вилочный погрузчик | Фронтальная, вилочный погрузчик |
| Среднее время сушки (нормальные режимы) |
7–10 суток (хвойные мягкие) 30–60 суток (лиственные твёрдые) |
7–10 суток (хвойные мягкие) 30–60 суток (лиственные твёрдые) |
7–10 суток (хвойные мягкие) 30–60 суток (лиственные твёрдые) |
7–10 суток (хвойные мягкие) 30–60 суток (лиственные твёрдые) |
| Требуемая тепловая мощность котла | 160 кВт | 285 кВт | 280 кВт | 425 кВт |
| Температура окружающего воздуха при эксплуатации | −30…+40 °C | −30…+40 °C | −30…+40 °C | −30…+40 °C |

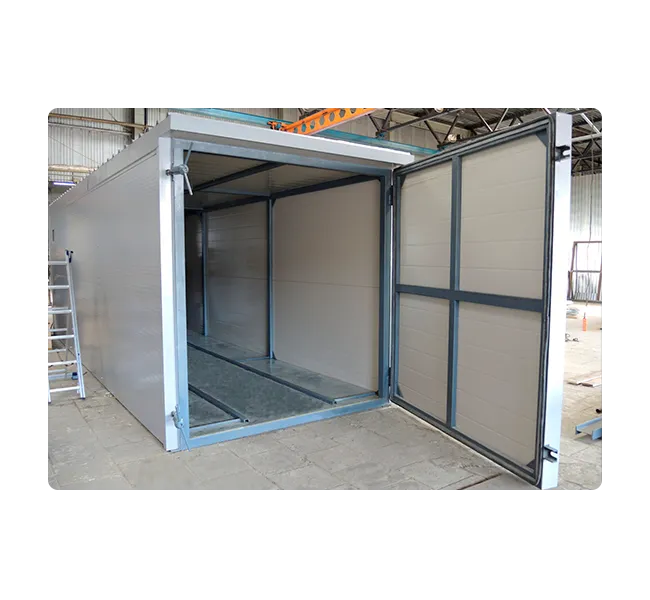

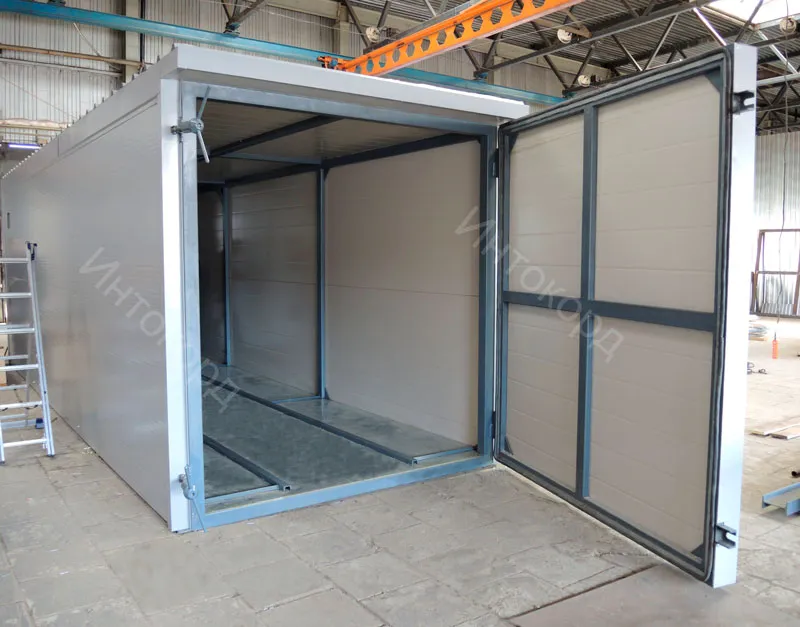

Конвективные сушильные камеры серии СКрт-6/12/17/32 — компактный промышленный комплекс для предприятий, предназначённый для быстрой термообработки и сушки древесины.

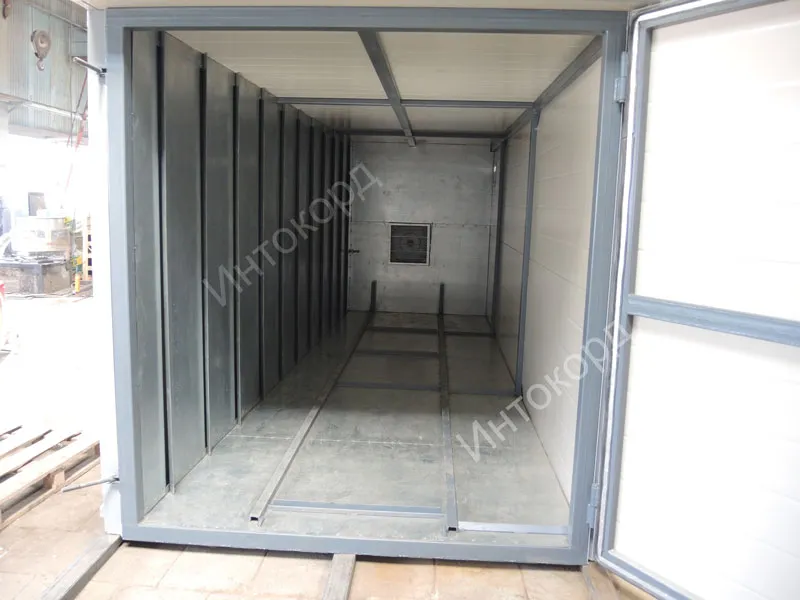

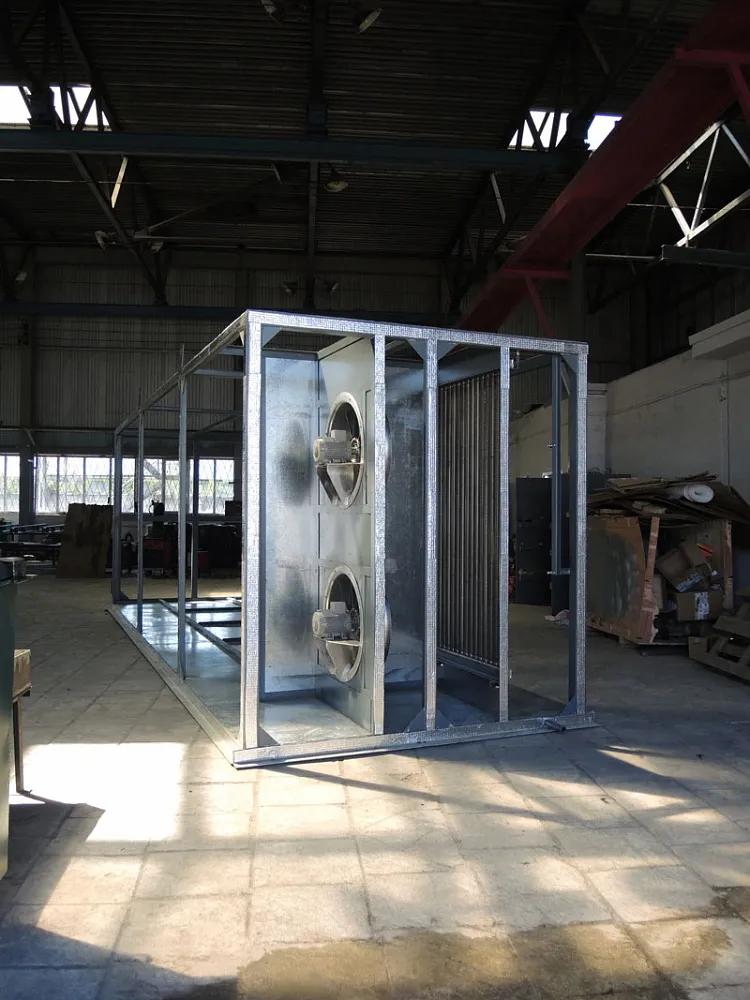

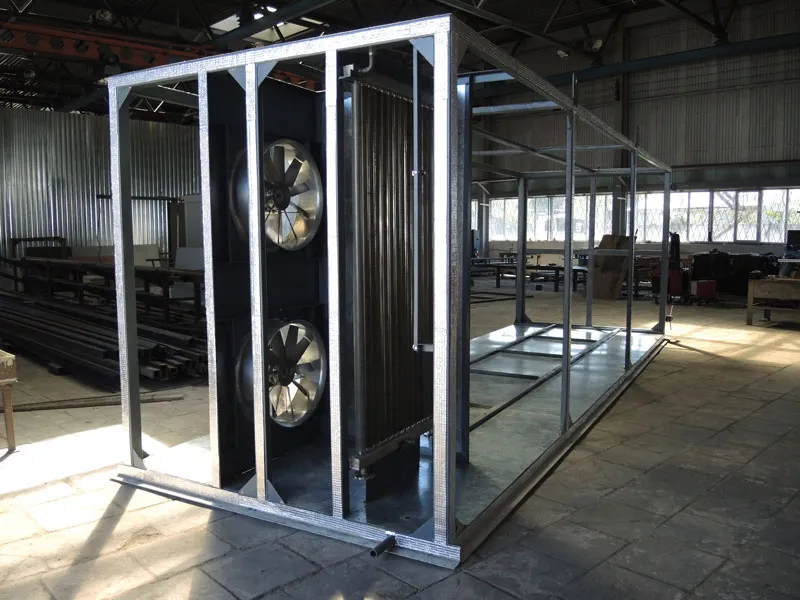

Цельнометаллический каркас с утеплёнными PIR-панелями снижает теплопотери и обеспечивает стабильную работу при наружных температурах от −30 до +40 °C. Рельсовая погрузка упрощает обработку штабелей, а реверсивные вентиляторы, теплообменники, воздушные и 3-ходовой клапаны формируют ровный климат по всему объёму.
Системы управления LG38 / HELIOS автоматически поддерживают заданные температуру и влажность.
Штабель до 32 м³ (1–4 пакета), установленная мощность — 33–120 кВт.
| Характеристика | СКрт-6 | СКрт-12 | СКрт-17 | СКрт-32 |
|---|---|---|---|---|
| Наружные размеры каркаса (Д×Ш×В) | 4500 × 2450 × 2550 мм | 7500 × 2450 × 2550 мм | 8000 × 4500 × 2600 мм | 8000 × 4500 × 3200 мм |
| Размеры дверного проёма | 2200 × 2250 мм | 2200 × 2250 мм | 3000 × 2200 мм | 3000 × 2800 мм |
| Полезный объём загрузки (длина 6000 мм; доска 150 мм; прокладка 25 мм). Толщина доски: 50 / 40 / 30 мм |
6 м³ (50 мм), 5,5 м³ (40 мм), 5 м³ (30 мм) | 12 м³ (50 мм), 11 м³ (40 мм), 10 м³ (30 мм) | 19 м³ (50 мм), 17 м³ (40 мм), 15 м³ (30 мм) | 24 м³ (50 мм), 22 м³ (40 мм), 20 м³ (30 мм) |
| Кол-во пакетов загружаемого штабеля | 1 шт. | 1 шт. | 4 шт. | 4 шт. |
| Размер одного пакета (Ш×В) | 1550 × 2000 мм | 1550 × 2000 мм | 1200 × 950 мм | 1200 × 1250 мм |
| Реверсивные вентиляторы / мощность ДВ | 2 шт. × 1,1 кВт | 2 шт. × 2,2 кВт | 2 шт. × 3 кВт | 2 шт. × 4 кВт |
| Воздушный поток | 25 000 м³/ч | 30 000 м³/ч | 60 000 м³/ч | 70 000 м³/ч |
| Калориферы / мощность при 90 °C | 1 шт. × 96 кВт | 1 шт. × 96 кВт | 2 шт. × 65 кВт | 2 шт. × 65 кВт |
| Площадь теплообмена калориферов | 42,3 м² | 42,3 м² | 84,6 м² | 84,6 м² |
| Проходные сечения воздушных клапанов | 2 шт. × 200 × 200 мм | 2 шт. × 200 × 200 мм | 2 шт. × 300 × 300 мм | 2 шт. × 300 × 300 мм |
| Условный проход 3-ходового клапана | Dу 25 мм | Dу 25 мм | Dу 32 мм | Dу 32 мм |
| Утеплитель (минераловатный, базальт) | 80 мм (стены), 100 мм (кровля) | 80 мм (стены), 100 мм (кровля) | 100 мм (стены), 200 мм (кровля) | 100 мм (стены), 200 мм (кровля) |
| Управление процессом сушки | СПУ-10 / LG38 | СПУ-10 / LG38 | САУ-10 / HELIOS | САУ-10 / HELIOS |

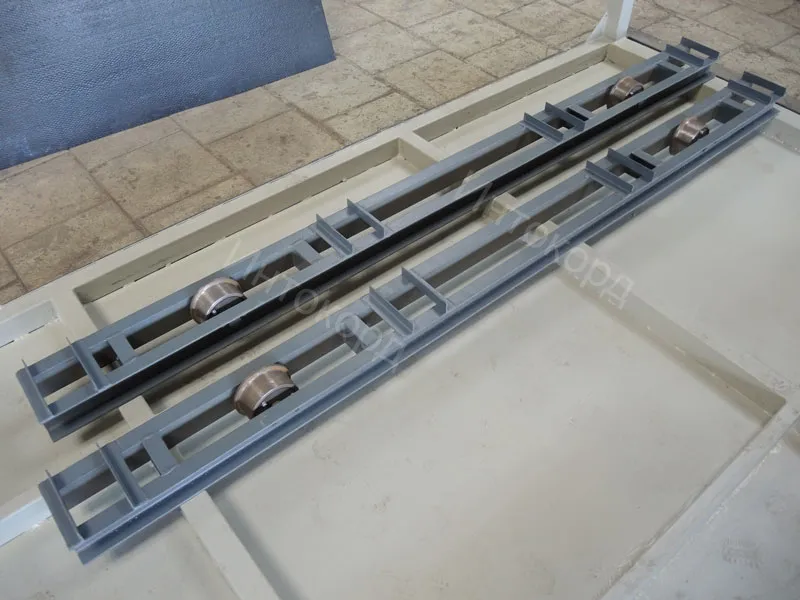

| Загрузка сушильной камеры | Продольная по рельсовому пути на треках | Продольная по рельсовому пути на треках | Продольная по рельсовому пути на треках | Продольная по рельсовому пути на треках |
| Среднее время сушки (нормальные режимы) |
7–10 суток (хвойные мягкие) 30–60 суток (лиственные твёрдые) |
7–10 суток (хвойные мягкие) 30–60 суток (лиственные твёрдые) |
7–10 суток (хвойные мягкие) 30–60 суток (лиственные твёрдые) |
7–10 суток (хвойные мягкие) 30–60 суток (лиственные твёрдые) |
| Требуемая тепловая мощность котла | 33 кВт | 65 кВт | 95 кВт | 120 кВт |
| Температура окружающего воздуха при эксплуатации | −30…+40 °C | −30…+40 °C | −30…+40 °C | −30…+40 °C |

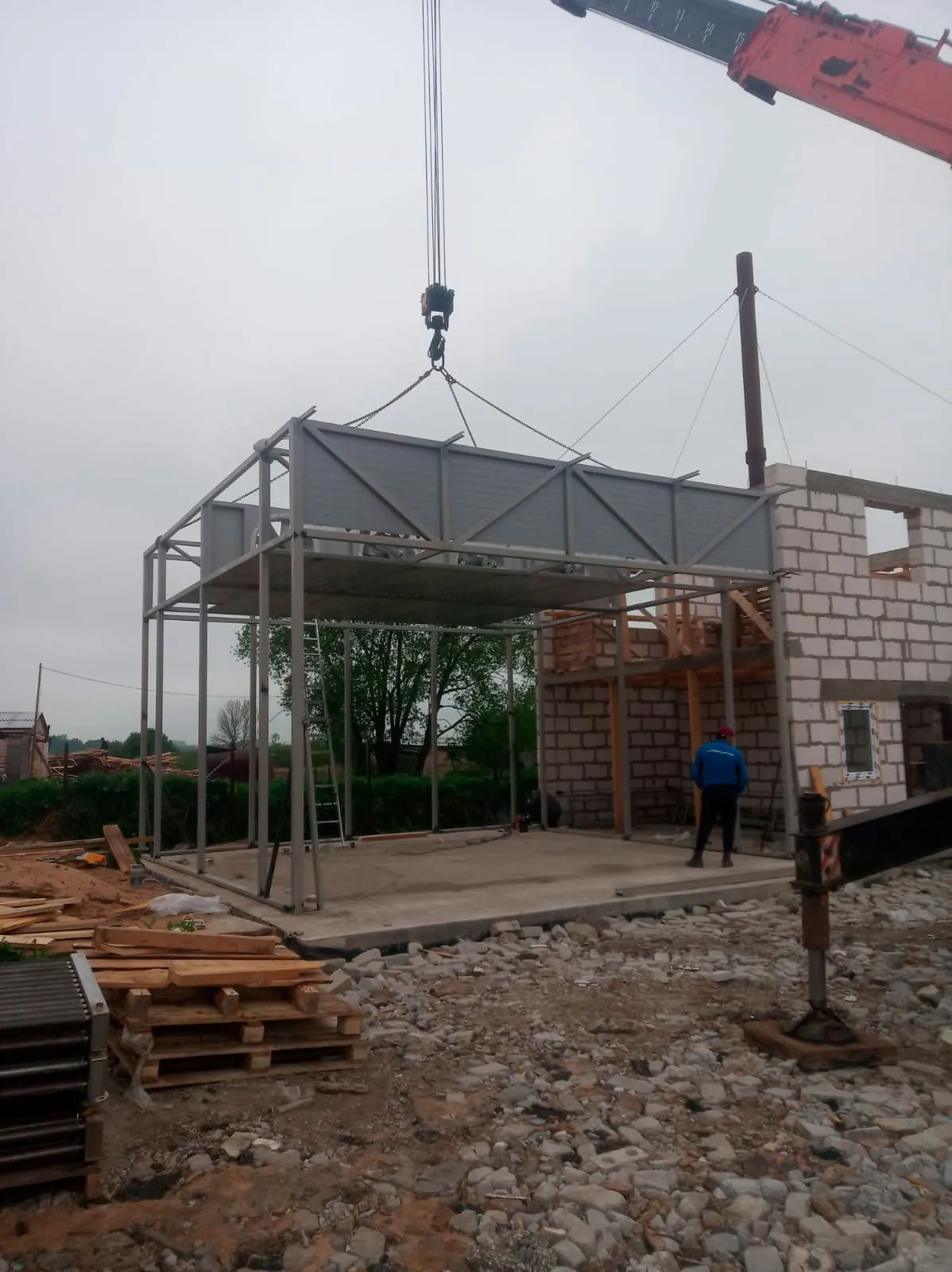

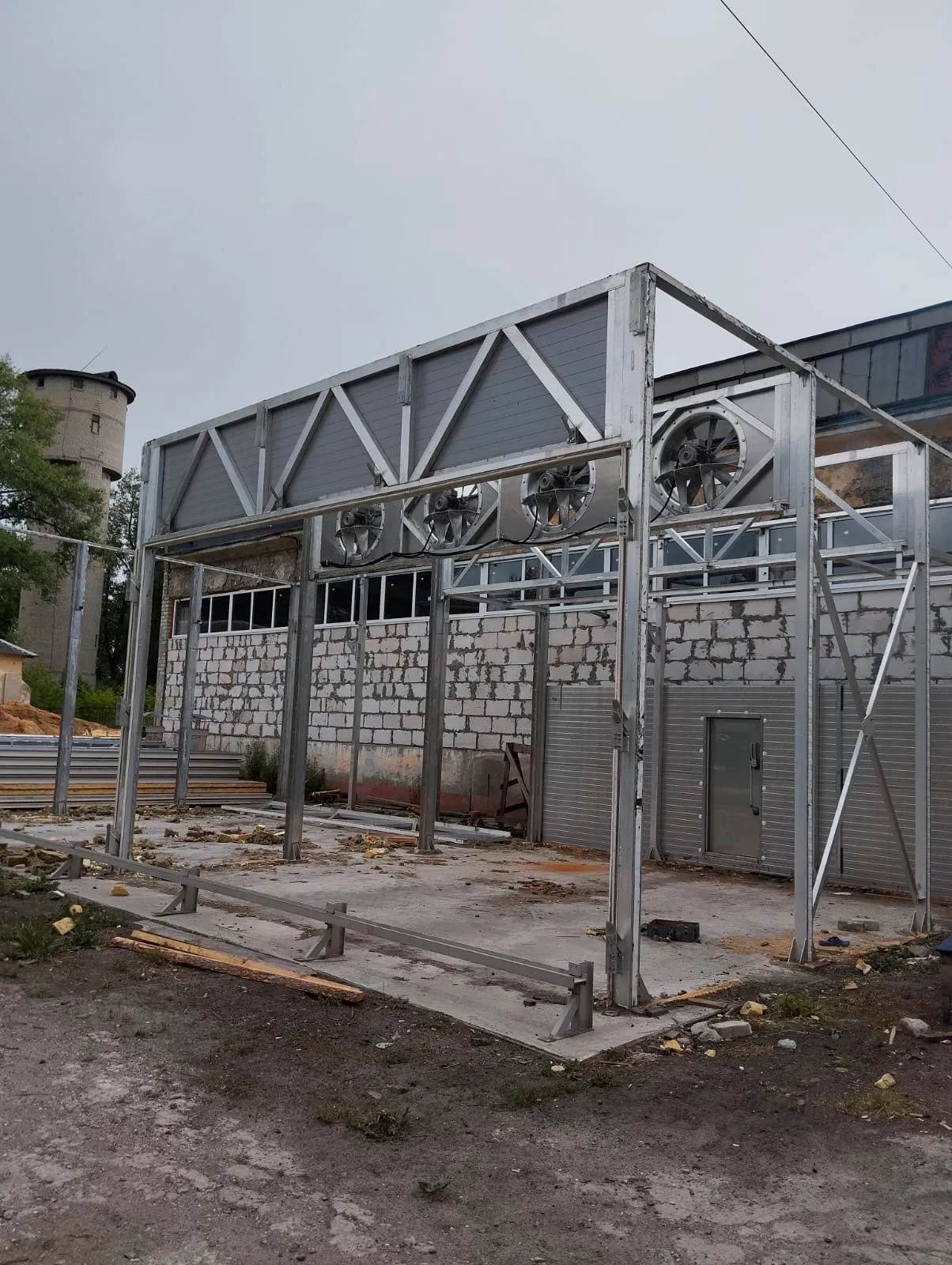

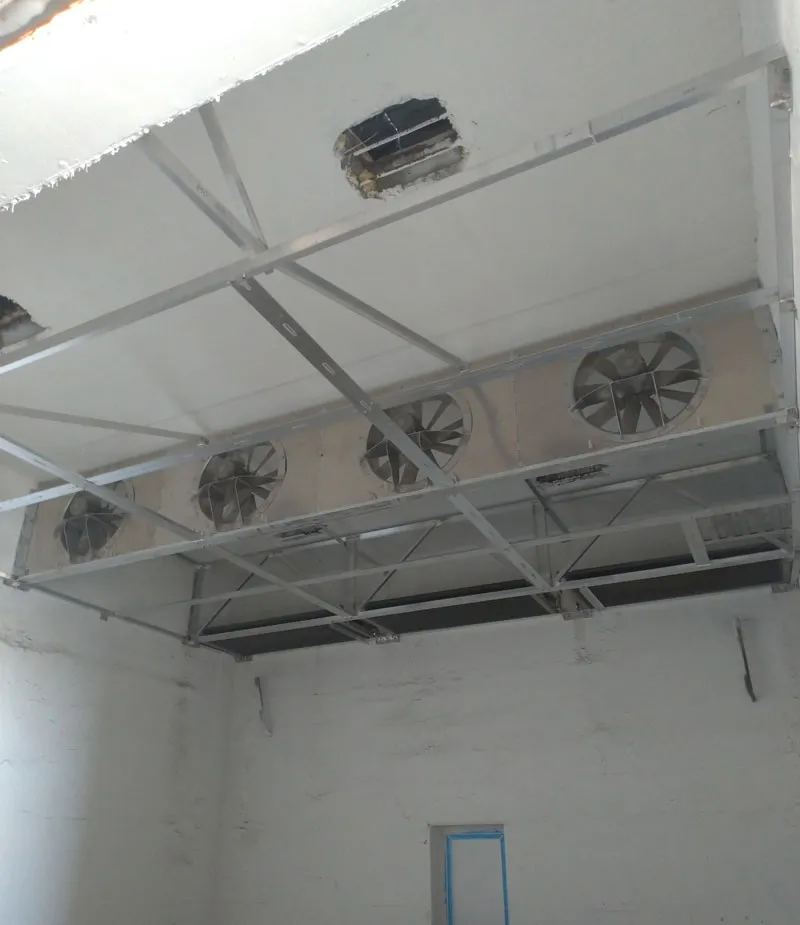

Камеры нестандартного исполнения СКнс — решения «под ключ» на базе существующих или новых помещений по индивидуальному техническому заданию.
Мы выезжаем на объект, выполняем замеры, разрабатываем проект, изготавливаем и монтируем конструкции и оборудование, проводим пусконаладку автоматики.

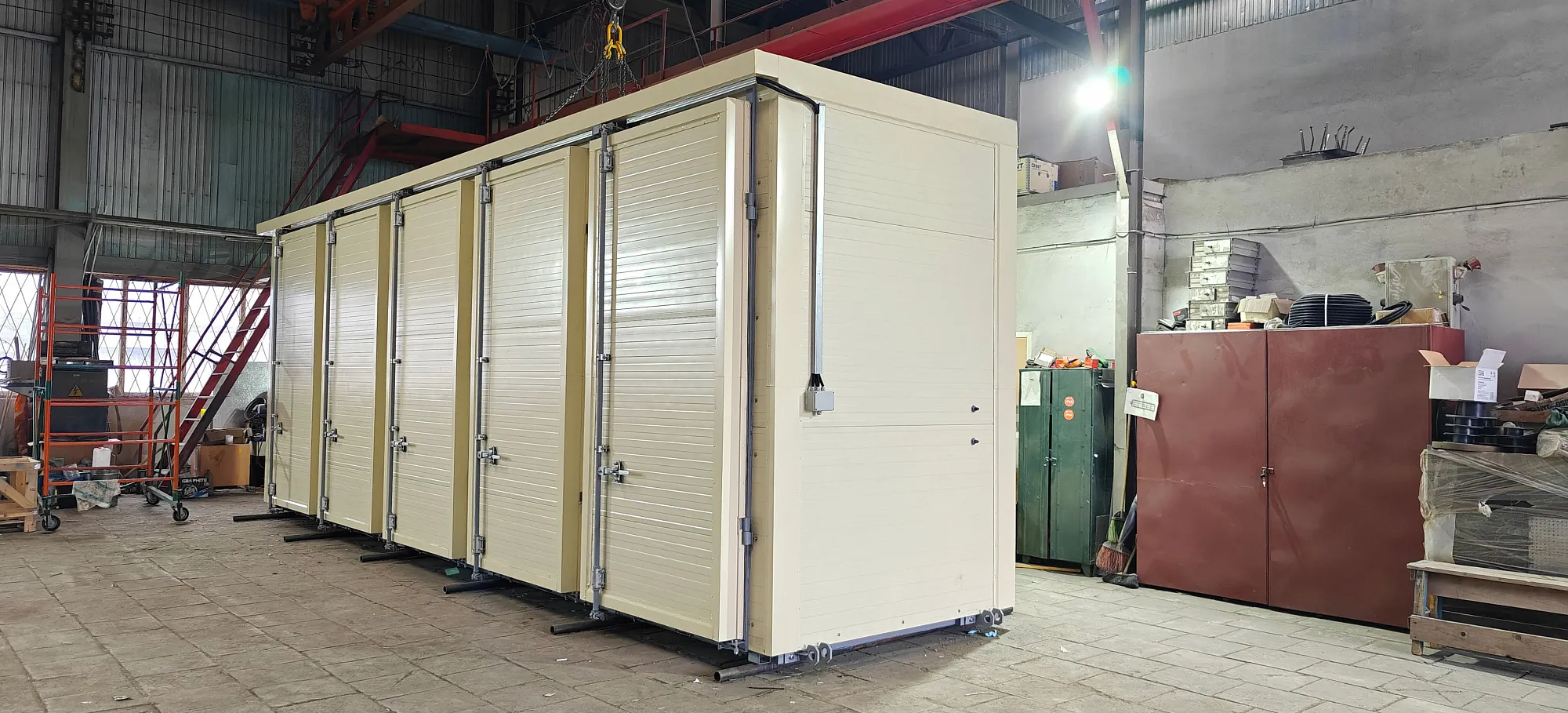

Возможна реализация не только лесосушильных, но и специальных термокамер, например для термоиспытаний систем управления, связи и электроснабжения с подбором нагревателей, теплоизоляции и системы циркуляции воздуха под конкретную задачу.

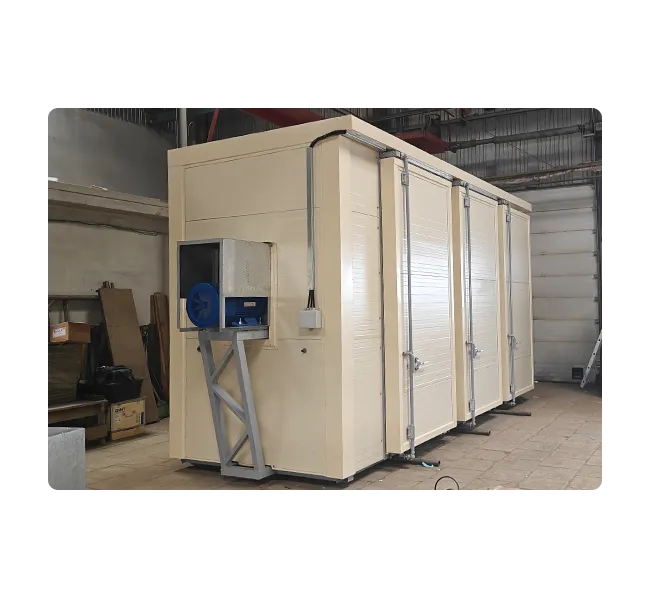

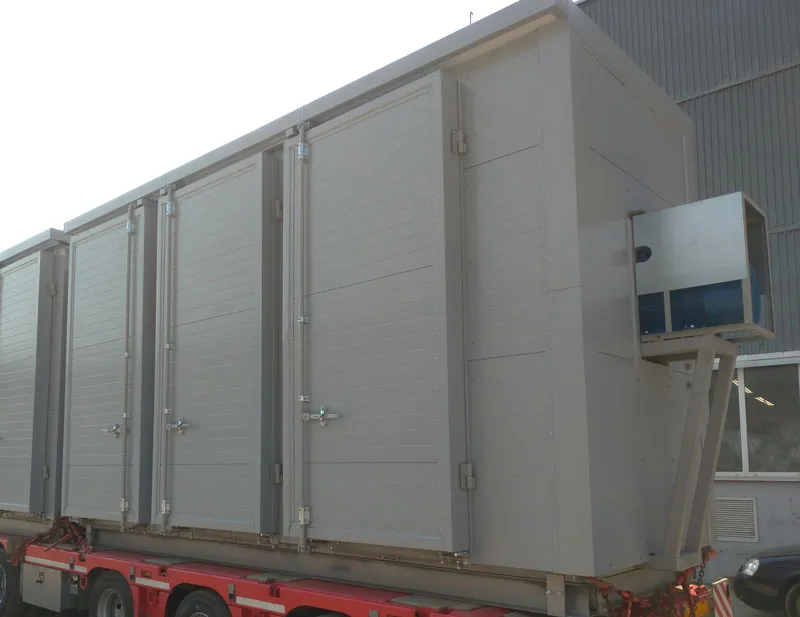

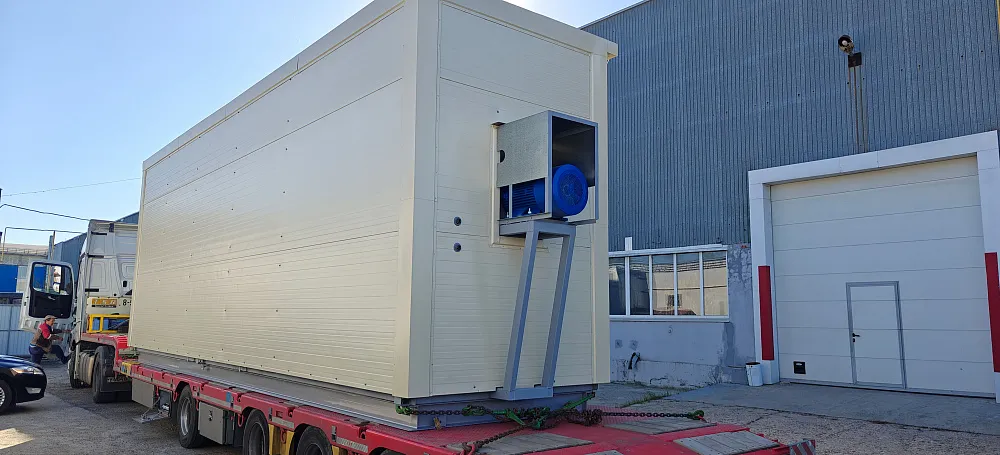

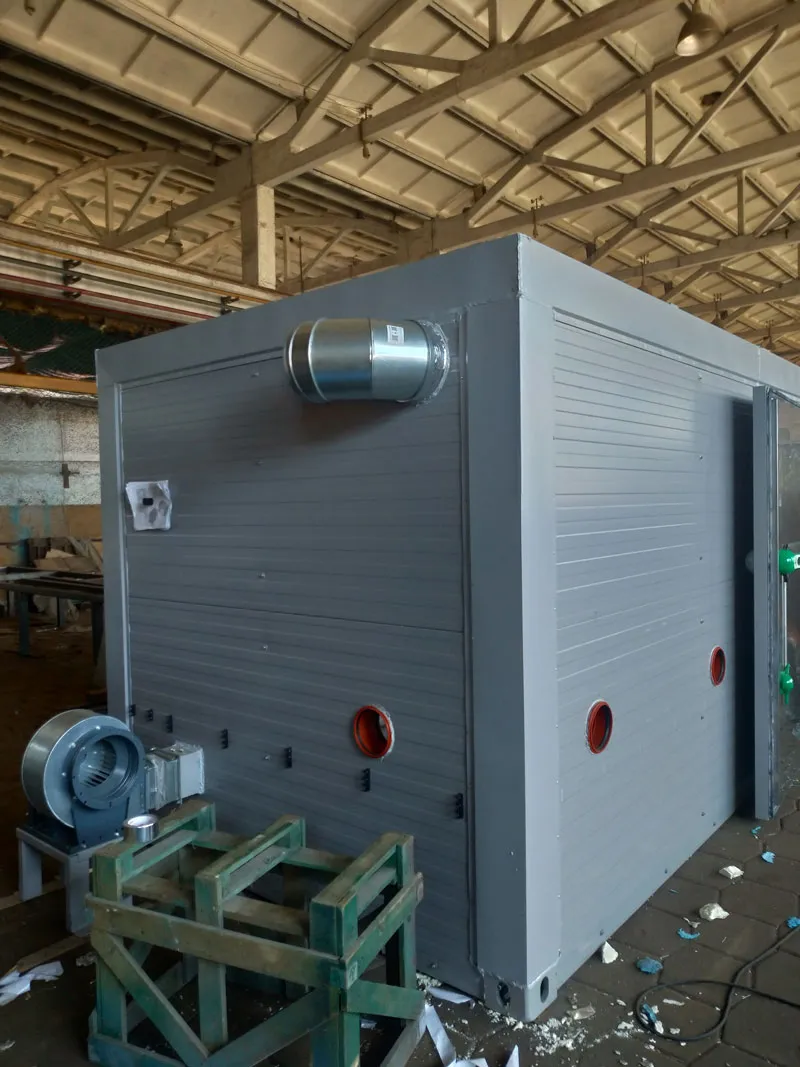

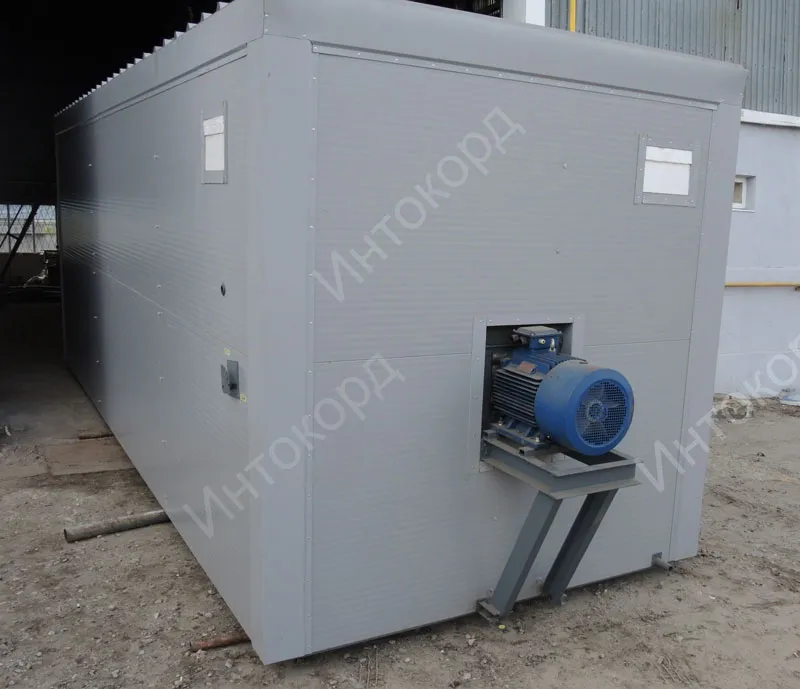

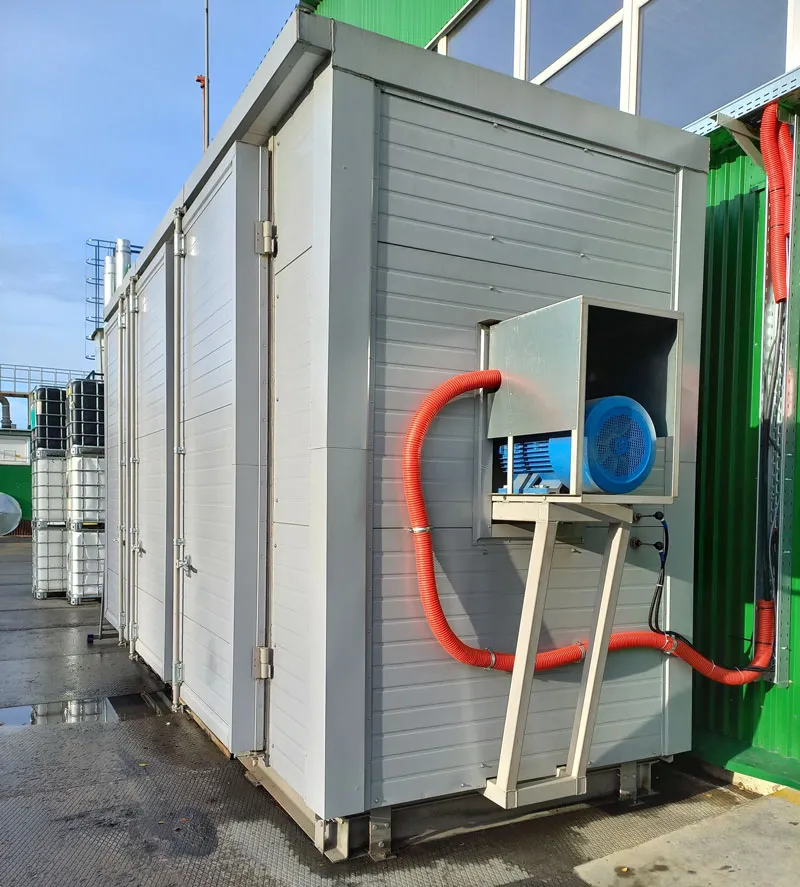

Специализированные установки для просушки древесины и других материалов в объёме 3–25 м³.
Конструкция основана на теплоэффективных сэндвич-панелях и центробежном вентиляторе, который одновременно создаёт поток воздуха и нагрев. Воздух распределяется через регулируемые жалюзи и каналы, обеспечивая равномерное удаление влаги.
Автоматика поддерживает температуру и влажность, возможна загрузка по рельсовому пути или автопогрузчиком. Камеры изготавливаются под индивидуальные задачи, включая термообработку и испытания.

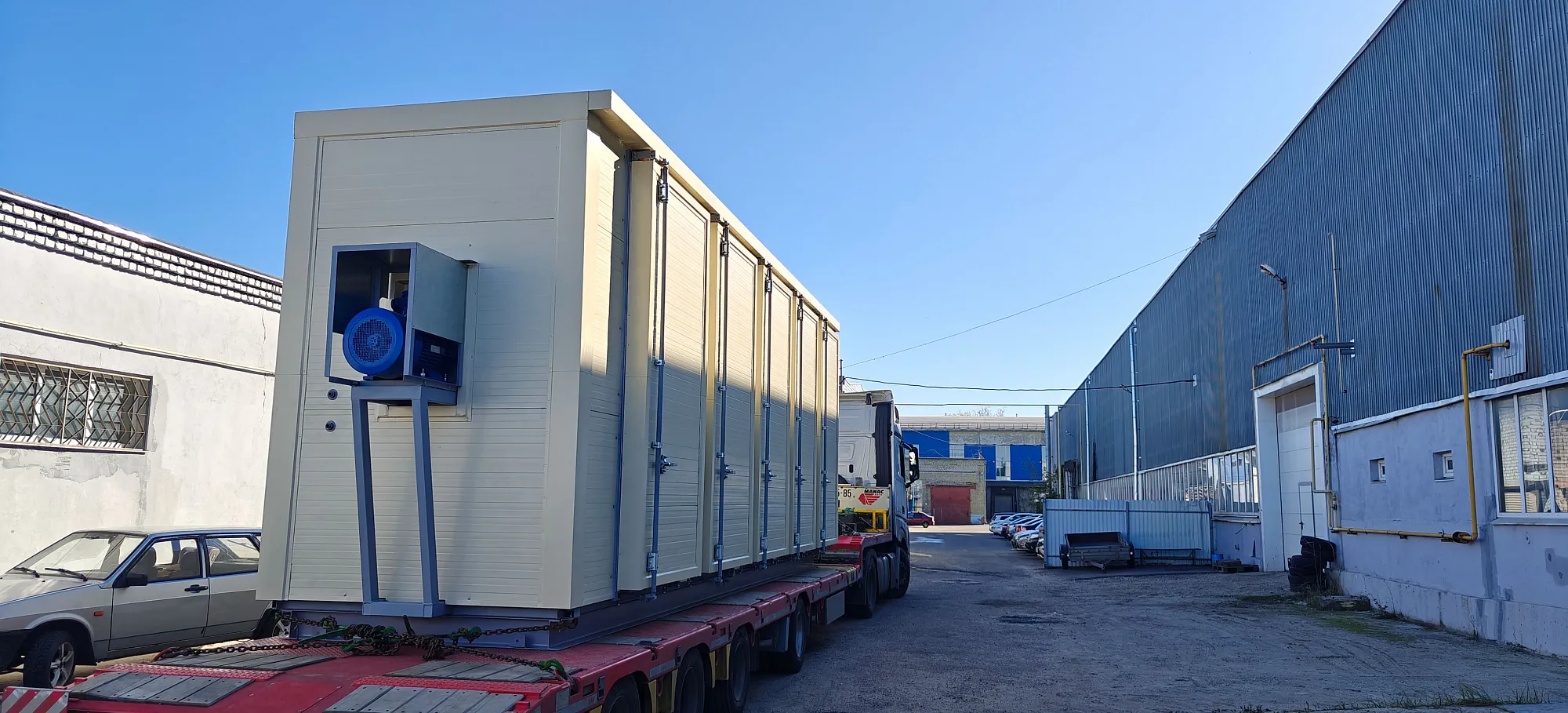

Доставляем оборудование транспортными компаниями во все регионы России, возможен самовывоз с нашей площадки: г. Брянск, б-р Щорса, 2Е. Стоимость доставки рассчитывается по тарифам ТК с учётом габаритов, массы и адреса получателя.
Оплата — по безналичному расчёту на счёт ООО «Интокорд», возможны варианты: рассрочка и предоплата 50/50. Подробности доставки и оплаты уточняйте по телефону +7 (980) 330-99-32.
Вы оставляете заявку, мы уточняем объёмы, породы древесины, режимы сушки и условия на площадке.
Подбираем тип камеры и автоматику, готовим КП и техническое задание с понятной комплектацией и сроками.
Фиксируем цену, конфигурацию, сроки изготовления и гарантийные обязательства, выставляем счёт на 50%.
Разрабатываем планировку камеры, привязку к существующим помещениям и коммуникациям, согласуем с вами.
Изготавливаем и собираем оборудование, проводим проверки, уведомляем о готовности и принимаем оставшиеся 50%.
Организуем отгрузку, монтаж, пусконаладку и обучение персонала работе с камерой.
Обеспечиваем техническое и постгарантийное обслуживание, консультации по режимам сушки и эксплуатации.
